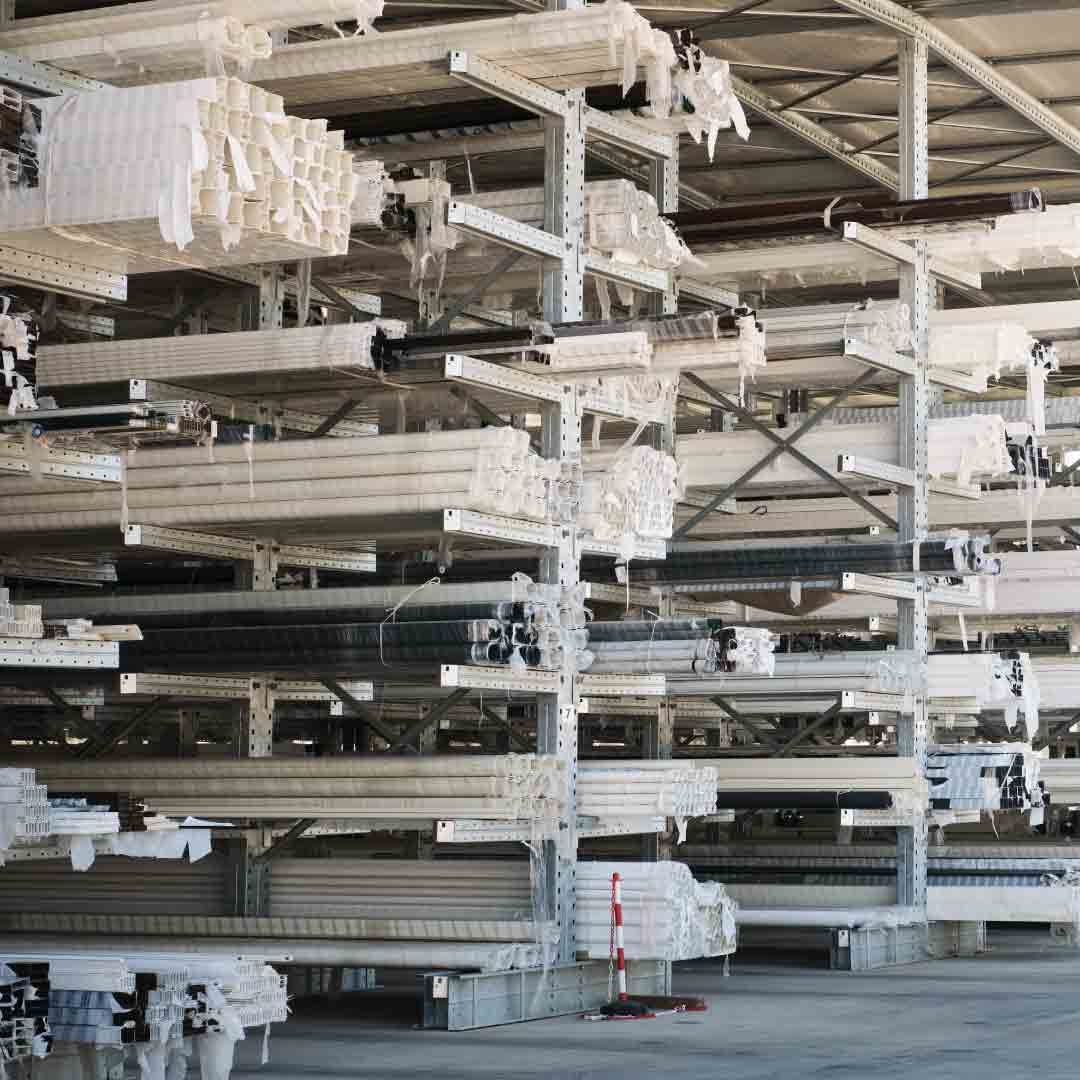

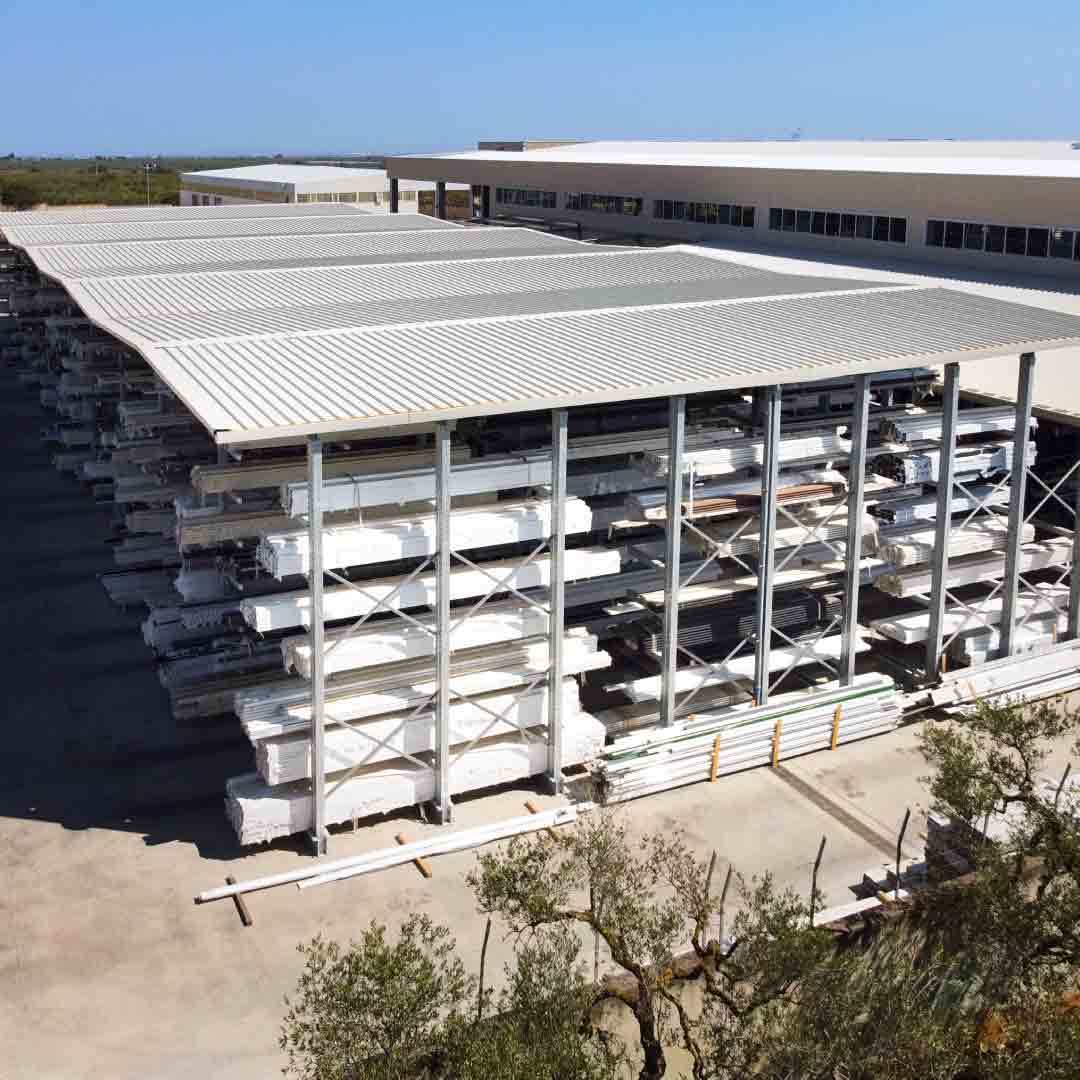

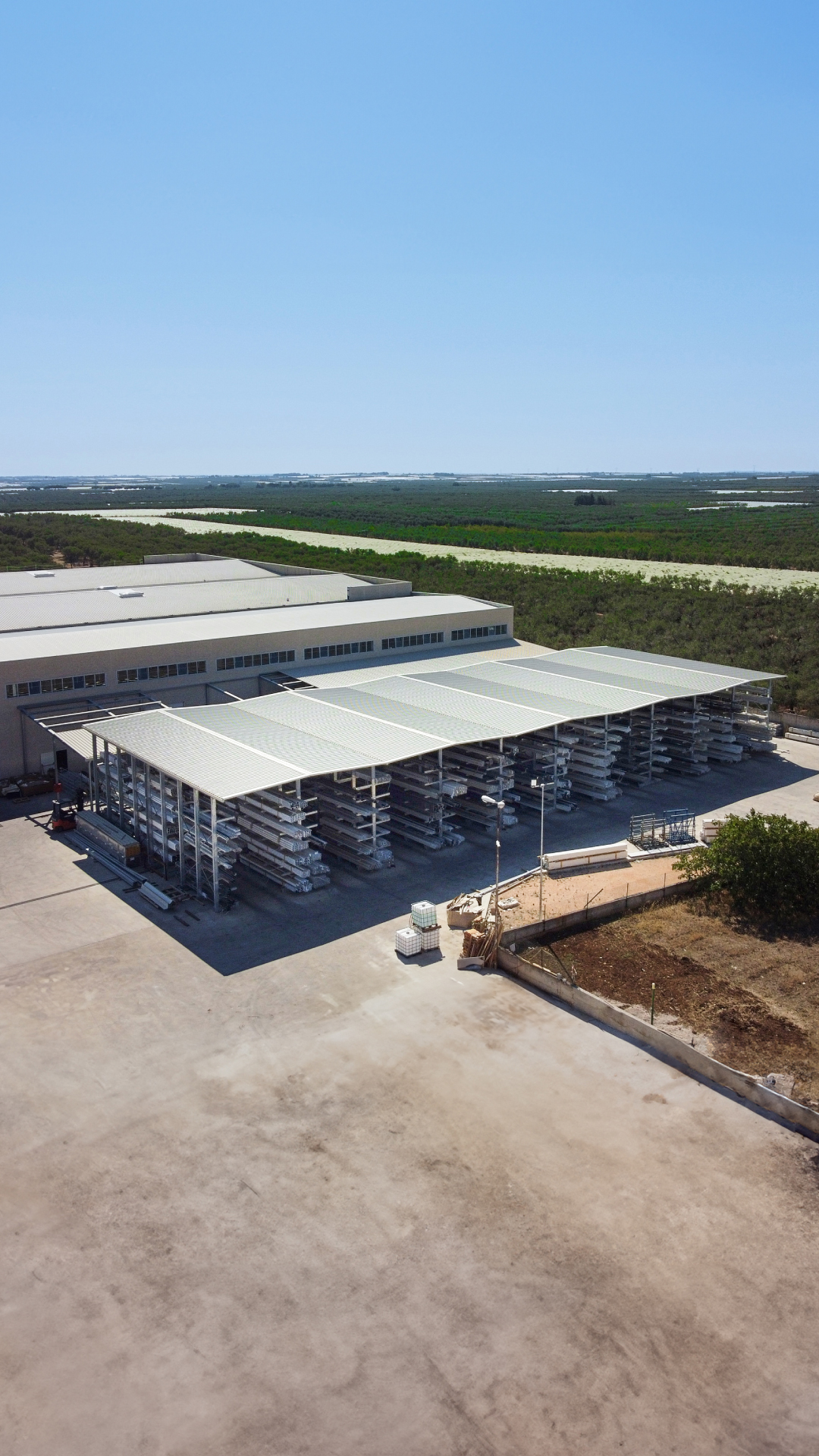

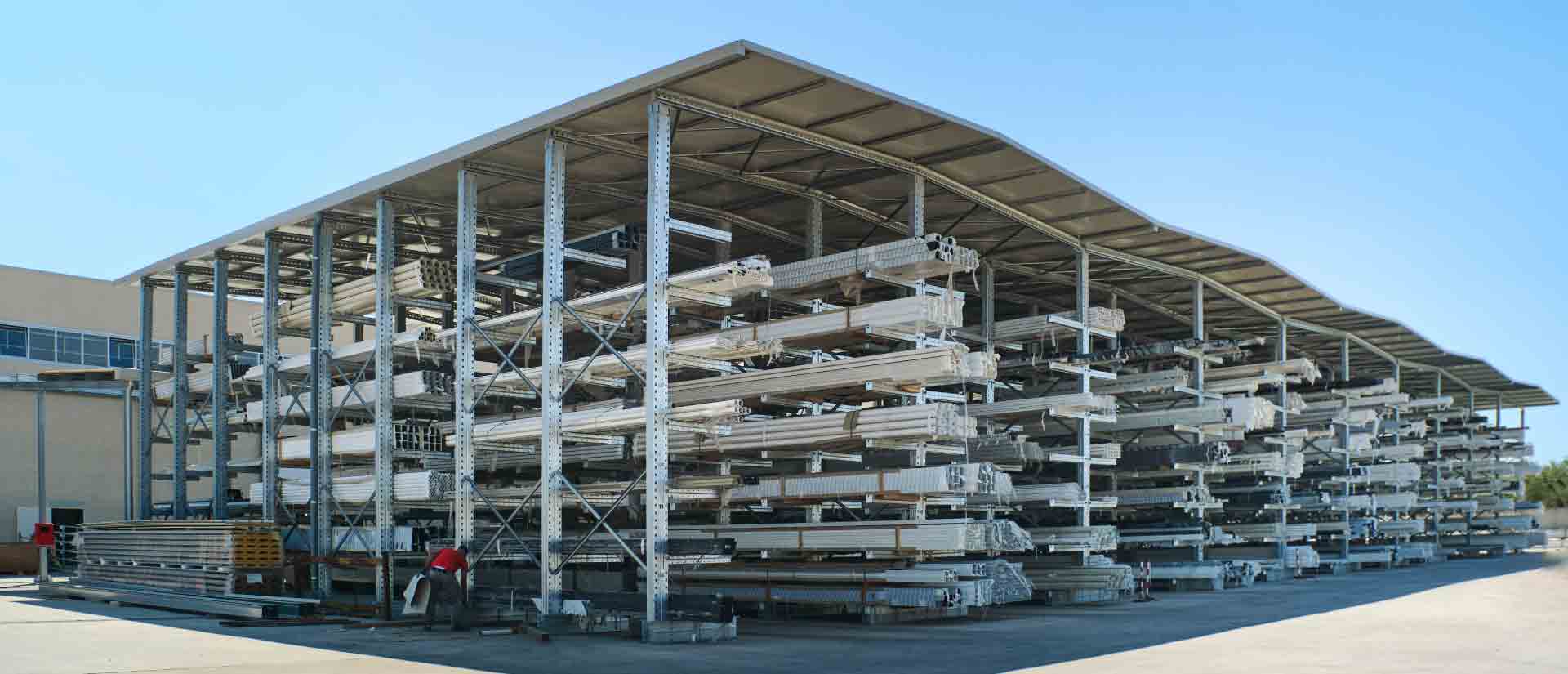

ANNO: 2024 Vi presentiamo la realizzazione di un impianto Cantilever con tettoia autoportante presso la sede di MV LIVING, azienda parte del gruppo MV Line di Acquaviva delle Fonti (BA). Questo nuovo polo produttivo è stato progettato per rispondere alle necessità del committente, fornendo una soluzione efficiente per lo stoccaggio di barre in alluminio, garantendo una disposizione ordinata e funzionale del materiale. Il progetto ha interessato un’area di 60 metri di lunghezza e 22 metri di profondità e l’impianto è stato progettato per una capacità di stoccaggio di 3.080 metri lineari, equivalenti a circa 3 km di barre in alluminio. La struttura principale è costituita da una scaffalatura Cantilever in acciaio zincato a caldo, con sei mensole più base per colonna, ciascuna delle quali ha una portata di 900 kg con carico uniformemente distribuito (CUD). La larghezza dei corridoi di lavoro all’interno dell’impianto è di 3000 mm, permettendo una gestione agevole delle barre in alluminio, lunghe 6000 mm. Questo spazio ampio facilita le operazioni di movimentazione e stoccaggio, consentendo agli operatori di lavorare in modo efficiente e sicuro. La portata delle mensole di 900 kg per mensola assicura una capacità di carico adeguata per soddisfare le esigenze del cliente, garantendo al contempo una distribuzione uniforme del peso sulle scaffalature. La robustezza della struttura permette di gestire grandi quantità di materiale, offrendo una soluzione duratura e affidabile per lo stoccaggio di profili in alluminio. L’impianto è interamente coperto da una tettoia autoportante, costituita da pannelli coibentati da 40 mm di spessore, progettati per resistere a un carico neve fino a 80 kg/m². Le travi portanti, zincate a caldo, appartengono alla serie 200, e i profili a “C” sono stati posizionati con un interasse massimo di 1450 mm. Questo ha consentito di creare una copertura robusta e resistente, in grado di proteggere i materiali stoccati anche in condizioni climatiche difficili. L’impianto è inoltre dotato di un sistema per la gestione delle acque reflue, composto da gronde e pluviali che permettono il corretto deflusso dell’acqua piovana, assicurando la massima efficienza anche in caso di forti precipitazioni. Una delle principali sfide tecniche di questo progetto è stata l’installazione su un pavimento con dislivello, situato in una zona a rischio sismico. Grazie alla progettazione antisismica dei progettisti Scaffsystem, la struttura Cantilever è stata in grado di assorbire il dislivello del terreno, mantenendo la stabilità dell’intero impianto. Le colonne sono collegate tramite crociere antisismiche, progettate per assorbire le sollecitazioni orizzontali e verticali, in piena conformità con le normative vigenti. Per MV LIVING, questo progetto ha rappresentato una soluzione altamente funzionale. La disposizione lineare delle barre in alluminio, suddivise per tipologia e colore, ha migliorato l’efficienza operativa e organizzativa. Il sistema di stoccaggio progettato da Scaffsystem ha permesso di ridurre i tempi di prelievo e carico del materiale, semplificando i processi quotidiani. Il cliente ha richiesto una mappatura completa dell’impianto, suddiviso in corsie e livelli, permettendo così di identificare facilmente i materiali necessari per la produzione giornaliera. Questa personalizzazione ha reso il magazzino estremamente organizzato, rispondendo appieno alle necessità logistiche. L’impianto cantilever con tettoia autoportante si è rivelato una soluzione ottimale per la gestione delle barre in alluminio. La struttura antisismica, unita alla capacità di assorbire dislivelli del terreno, ha garantito un’installazione sicura e stabile, rispettando le normative più recenti. Grazie a questo progetto, il cliente ha ottenuto una soluzione di stoccaggio moderna, efficiente e su misura per le sue esigenze operative.
COMMITTENTE: MV Living s.r.l.
LOCATION: Sannicandro di Bari (BA)
TIPOLOGIA D’INTERVENTO: impianto cantilever, con tettoia autoportante
STATO: CompletatoCaratteristiche tecniche del cantilever
Sfide e soluzioni tecniche
Benefici per il cliente
